¿Cómo resolver las zonas curvas en un SATE?

Un Sistema de Aislamiento térmico por el exterior (SATE) se basa en la aplicación de un aislamiento térmico sobre un soporte. Posteriormente se extenderá una capa armada de mortero base y finalmente se le aplicará un acabado decorativo. Este Sistema se basa en la concepción, “Muro Abrigo”, una nueva piel exterior del edificio que deberá de cumplir una serie de requerimientos. Un elevado aislamiento térmico que evita las pérdidas de calor desde el interior hacia el exterior en invierno y reduce que aumente la temperatura interior por el efecto del soleamiento en verano. Todo esto lo que provoca es que produzcan temperaturas en superficie mucho más elevadas comparadas con sistemas de revestimientos continuos convencionales sin aislamiento.

Estos sistemas lo que hacen es trasmitir de una forma muy rápida la temperatura superficial en verano y facilitan las pérdidas de calor internas en invierno. En definitiva, los SATE tienen mayores deformaciones por efecto de la temperatura que otros sistemas.

Conocido esto tanto el diseño formulativo de los elementos que lo componen como su correcta puesta en obra es un factor fundamental para evitar posibles lesiones que se pudieran producir.

Hemos hablado del FACTOR DE EXPOSICION como la temperatura afecta a la dilatación para ello os indicamos las formas más comunes de deformación que se producen en los SATE en INVIERNO y en VERANO.

En cuanto al FACTOR DE FORMA hemos de indicar que los SATE trabajan como una lámina superpuesta sobre un soporte, en plano vertical y con una planimetría adecuada.

La correcta colocación de placas se realiza siempre a rompejuntas respetando las leyes de traba y evitando continuidad entre juntas verticales.

Las Zonas más críticas siempre se encuentran en los huecos, (ventanas, puertas) ya que provocan una discontinuidad de la lámina que se forma acumulándose tensiones en la zona de esquinas.

Es muy importante evitar la formación de juntas verticales y horizontales en los encuentros con las esquinas de los huecos.

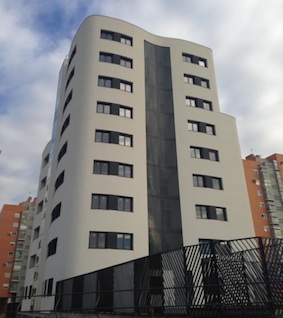

SI el factor de forma se modifica como en el caso de Fachadas Curvas los niveles de Exigencia aún deben de ser más altos.

Si analizamos la forma geométrica de una placa de aislamiento sobre una superficie curva en sección horizontal, esta presenta una zona más alargada en la cara exterior y una zona más corta en la cara interior en contacto con el soporte.

La forma geométrica de las deformaciones que se producen por efecto invierno y verano son muy parecidas que las que se producen sobre un soporte plano, pero tienen un efecto mucho mayor sobre superficies curvas en las temporadas de invierno.

Las técnicas para poder realizar un SATE sobre estas superficies dependerán del grado de curvatura. En radios de curvatura muy cerrados se pueden realizar replanteos específicos y fabricar piezas especiales con la forma indicada. Esto implica que el soporte este muy bien preparado y sea muy regular ya que no se podrán realizar correcciones sobre la marcha.

Otra técnica muy utilizada es la de trabajar con placas de aislamiento en grandes dimensiones. 0,5 x 2 mts. Obligando la placa a seguir la forma geométrica del soporte.

Esta es una técnica no recomendable ya que a corto plazo se han provocado zonas de compresión y tracción no previstas provocando fisuraciones por fatiga del material.

La técnica más habitual es realizar poligonales o segmentos de placas en dimensiones más pequeñas, las más habituales de las placas de aislamiento son de 1 x 0,6 o 1x 0,5. En estos casos se colocan las placas en dimensiones de 0,5 x 0,5 aproximadamente. Se instalarán a rompe juntas.

El método de colocación podrá ser 100 % por adhesivo, o borde cordón con un mínimo de 60 % de superficie de contacto.

Si las juntas entre placas quedan abiertas se rellenarán con espuma de poliuretano.

Las juntas entre placas se deberán de lijar para evitar rebabas.



La fijación mecánica se realizará mediante el criterio de forma de T.



Se deberá prestar especial atención en los huecos, se evitara la continuidad de juntas en las aristas y se reforzará las esquinas con malla a 45o.

Es recomendable aplicar acabados decorativos orgánicos con gamas cromáticas de colores medios o claros si la orientación solar es SUR.
