09/10/2019 /

Construcción con paneles prefabricados de madera y fibra vegetal compactada, con triple función: aislamiento, cerramiento y estructura

En EcoPaja Bioconstrucción Modular nos dedicamos a diseñar y construir viviendas sanas con materiales naturales y altamente eficientes. Hemos desarrollado los “Módulos EcoPaja” elemento constructivo de gran formato para la construcción a base de madera maciza como elemento estructural y paja de trigo compactada como elemento aislante; con propiedades especialmente térmicas, acústicas y bioclimáticas.

Se trata de un elemento prefabricado para su utilización como cerramiento de fachada y muro de carga, forjado sanitario y panel de cubierta, principalmente.

Está compuesto por materiales naturales, respetuosos con el medioambiente, con un excelente comportamiento higrotérmico, acústico y bioclimático y libres de COVs (Compuestos Orgánicos Volátiles). Por ello es demandado por arquitectos y promotores con responsabilidad medioambiental, con el fin de diseñar/crear espacios habitables, confortables y más saludables, de gran calidad y durabilidad.

Seguimos criterios de bioconstrucción y bioclimatismo utilizando materiales con una mínima huella ecológica, con poca o nula trasformación; se considera Construcción de Carbono Negativo, ya que los materiales no demandan emisiones de CO2 durante su fabricación y por el contrario absorben dióxido de carbono durante su ciclo de vida, quedando retenido en la paja y la madera y desprendiendo oxigeno que purifica el ambiente. Alrededor del 50% del peso seco de la madera es carbono.

Los edificios Pasivos construidos con nuestro sistema de envolvente completa se proyectan condicionados principalmente a 4 conceptos:

1. Arquitectura biopasiva, orientación de la parcela, estudio del soleamiento, regulación natural de la humedad y temperaturas de los ambientes.

2. Máxima eficiencia energética, eliminación de puentes térmicos, trabajando la hermeticidad en carpinterías poniendo especial atención en los encuentros constructivos.

3. Materiales naturales, no tóxicos, de cercanía y sostenibles, con la mínima hueca ambiental en cuanto a su extracción y transformación, materiales de construcción carbono negativo.

4. Prefabricar en taller lo que conlleva mayor calidad del trabajo y de los trabajadores, rapidez en la construcción vivienda y una mayor exactitud en el montaje.



Módulos EcoPaja

Para su producción hemos desarrollado una línea de fabricación industrializada que asegura un ensamblaje estructural óptimo, con una mínima variación dimensional y una compactación controlada, consiguiendo, de esta manera, un producto estandarizado y homogéneo.

En su fabricación se utiliza exclusivamente paja de trigo con una humedad <15 % y se le somete a una compactación de 4 Tn consiguiendo densidades homogéneas de entre 150 y 185 kg/m³.

La paja está libre de nutrientes en tu tallo; esto, unido a la compactación y una humedad controlada, forman un ambiente no propicio para la formación de hongos y bacterias, y tampoco resulta atractivo para roedores y demás insectos y parásitos.

Gracias a su triple función de estructura, cerramiento y super-aislamiento, está orientado a la ejecución de construcciones altamente eficientes energéticamente. Ofrece muy buenas propiedades aislantes (conductividad λ) = 0.068 W/m.K, transmitancia del cerramiento U = 0,144W/m2K para los módulos de 45cm) con valores propios para la Edificación de Consumo Casi Nulo (nZEB) y el exigente estándar aleman Passivhaus. Lo que hace que el consumo energético sea casi nulo y así ahorrar hasta un noventa por ciento el consumo de energía.

Elegimos la madera, procedente de bosques autóctonos y gestionados sosteniblemente con la certificación PEFC, como material y elemento estructural. La madera ofrece muy buenas propiedades mecánicas con respecto a su ligereza, la relación entre resistencia y su peso es un 20% más alto que el del acero. La madera es un material usado por la humanidad desde hace siglos y además ahora a través de la ciencia y sus normativas podemos diseñar para que uso sea de la manera más eficaz y duradero.



Las certificaciones en laboratorios ENAC

EcoPaja Bioconstruccion Modular es la única empresa estatal con certificación de sus características técnicas. Ensayos y pruebas realizados por Laboratorios oficiales acreditados por la Entidad Nacional de Acreditación ENAC.

“Desde nuestro inicio hemos asumido este proceso de certificación y acreditación de producto como un reto, realizando ensayos y pruebas en diferentes laboratorios de materiales de construcción, carga de fuego, acústica, térmica…… con el objetivo de estandarizar el producto y ser capaces de ofertar un sistema constructivo, con unas garantías de calidad acreditadas por organismos oficiales independientes”

Este tipo de materiales, aunque en otros países europeos y Estados Unidos van avanzando hacia su aprobación mediante elaboración de códigos técnicos y reglas de buen uso, en nuestro país no se contemplan dentro de las recomendaciones del CTE (Código Técnico de Edificación).

Por ello desde EcoPaja Biocontrucción Industrializada hemos apostado desde nuestros inicios por la homologación y estandarización de los Paneles prefabricados y el sistema constructivo. Iniciamos la tarea de certificación de producto para suplir esta carencia en cuanto a características técnicas y datos fehacientes.

Acudimos a diferentes laboratorios oficiales de ensayos y control de materiales de construcción y realizamos pruebas a los paneles para testar y acreditar sus características técnicas.

Los Módulos EcoPaja cuentan con certificación y acreditación de producto; pasaron todos los diferentes ensayos y pruebas normalizadas en varios laboratorios oficiales ENAC.

Los paneles cuentan con características técnicas acreditadas por laboratorios avalados por la Entidad Nacional de Acreditación ENAC como son:

• Resistencia al fuego (clasificación REI 120, duración de la prueba 150 min).

• Resistencia a la carga horizontal (43 tn).

• Resistencia a carga vertical (32 tn).

• Aislamiento acústico al ruido aéreo (49 (0;-1 dB)).

•Conductividad térmica (λ = 0,068 W/m.K).

Esta certificación de producto supone un salto cualitativo en cuanto a garantías finales y responsabilidades de ejecución. Permite al cliente obtener unas garantías adicionales en cuanto a la Responsabilidad Civil, seguros todo riesgo en fase de ejecución y seguros decenales una vez finalizada la construcción y facilita el trabajo del arquitecto, que no tiene que justificar el uso de la paja como material aislante.

“La inversión económica que supone un proyecto de vivienda es de las más importantes que se realizan a lo largo de la vida y este sistema constructivo junto con su certificación hace posible que clientes fuera de la auto-construcción barajen esta elección de materiales como opción viable”



Edificio NZEB

El 2020, según directiva europea 2010/31, existirá una obligatoriedad para el consumo energético de las edificaciones de consumo casi nulo. Previsiblemente para antes de fin de este año se introducirán recomendación en este aspecto en la esperada revisión de nuestro Código técnico de Edificación CTE-DB-HE (Ahorro de Energía) que marcará los parámetros para la limitación del consumo por un lado y de la demanda por otro.

Todas nuestras construcciones cumplen con estos estándares de Consumo Casi Nulo propios de las viviendas Pasivas.

En definitiva, creemos en la importancia de la reducción del impacto ambiental que el sector de la construcción tiene, por ello el sistema constructivo de paneles prefabricados EcoPaja y el empleo de los materiales que lo complementan, morteros de cal y arcilla, crean espacios habitables, confortables y más saludables para nosotros y nuestro planeta.

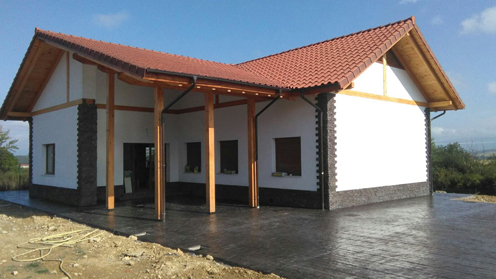

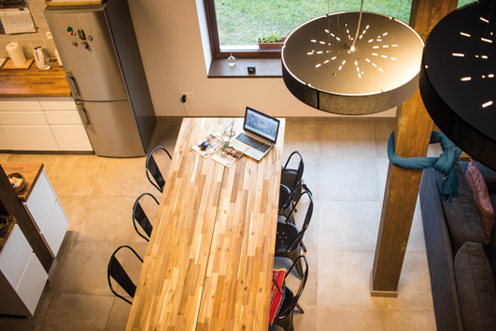

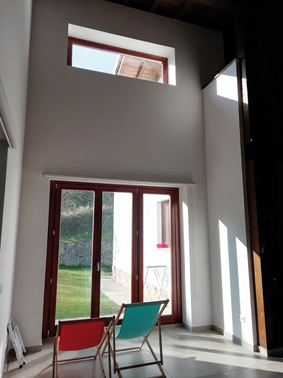

EJEMPLO DE BIOCONSTRUCCION -VIVIENDA UNIFAMILIAR DIMA-Vizcaya

Planta baja: 167 m2

Bajo cubierta: 79 m2

Porche: 22 m2

Superficie Total: 268 m2

Fases constructivas

• Estudio geotécnico.

• Estudio previo geobiólogico con radiestesista

• Movimiento de tierras y cimentación: Escollera de retención de tierras en seco con bolos de piedra caliza de tamaño de ½ a 1 m3. Losa bidireccional aligerada.

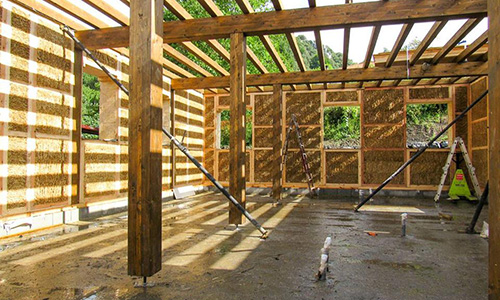

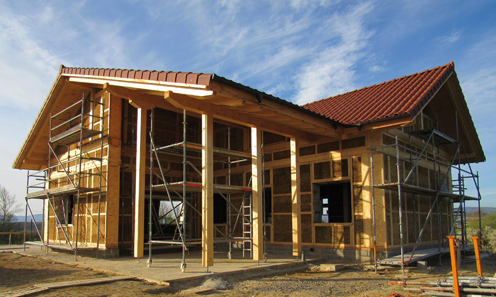

• Cerramiento: Paneles prefabricados Ecopaja y cubierta con vigas de madera laminada con aislamiento rígido fibra de madera *.

*Tiempo de montaje de los paneles, forjados y cubierta: 7 días.

• Revestimiento de los paneles EcoPaja: trasdosado interior en seco mediante tablero de fibro-yeso natural y mortero de cal proyectado en dos capas al exterior con pinturas interiores y exteriores en base de cal y silicatos permitiendo transpirabilidad del conjunto.

• Hermeticidad - ventanas, encuentros entre fachada y cubierta, fachada-cimentación.

• Ventilación controlada.

• Aerotermia para el agua caliente sanitaria ACS y calefacción mediante suelo radiante.
