30/06/2020 / Antonio Moreno

Domótica de Jung y edificios de energía casi nula: hacia un nuevo paradigma de respeto medioambiental

Los edificios son uno de los mayores consumidores energéticos. Por esa razón, en el contexto de la directiva europea 2010/31/UE, todos los actores que intervienen en la edificación llevan ya tiempo en la senda de mejorar su respeto medioambiental. El sector público, cuyas nuevas construcciones deben ser de consumo energético casi nulo desde el pasado 31 de diciembre de 2018, ha tomado la delantera a la iniciativa privada, para que la cual la misma obligación comienza en 2020.

El objetivo conceptual de los Edificios de Energía Casi Nula (EECN) es conseguir edificaciones capaces de producir por sí mismas casi toda la energía que necesitan. Por tanto, la prioridad básica es clara: que consuman lo menos posible. Para lograrlo, es esencial un buen diseño constructivo y una orientación adecuada que tenga en cuenta también la ubicación geográfica y su zona climática, la calidad de los aislamientos y cerramientos y, por supuesto, las instalaciones de calefacción, refrigeración e iluminación. Estos últimos son responsables de una gran parte del consumo energético, hasta el extremo de cuestionar su sostenibilidad y, muchas veces, su rentabilidad.



Automatización vs. ahorro energético

Existen multitud de soluciones tecnológicas que permiten controlar iluminación, calefacción, persianas o la refrigeración de edificios para obtener el mayor confort con el menor consumo. Estamos hablando de domótica, área en la que sin duda el estándar tecnológico KNX ocupa una posición de liderazgo. Con más de 16 años de vida, cuenta con más de 400 fabricantes, y miles de profesionales certificados.

Estas cifras avalan la pujanza de KNX, un sistema de automatización eléctrica basado en una estructura de bus descentralizada, que no requiere de ningún elemento central de control, lo que le confiere un alto grado de fiabilidad. Esta topología consigue que una multitud de sensores y actuadores se comuniquen entre sí mediante un cable de par trenzado. Pero además de ser un canal de comunicación, el cable proporciona la alimentación a 24 voltios de toda la electrónica de los distintos elementos que componen el sistema, que es capaz de direccionar más de 11.500 componentes, aunque pueden llegar a cuadruplicarse.

En un contexto EECN, el sistema KNX de Jung aporta un gran ahorro al implementar funciones como detección de presencia. Su utilidad es evidente, al tener la capacidad de encender o apagar la iluminación o la climatización en función de si una persona está presente o no en una estancia, o si ha salido del edificio. Cuando la persona regresa, la temperatura de consigna de climatización vuelve a su nivel, además de encenderse la luz, cuando la luminosidad ambiente que proporciona el sol esté por debajo de un determinado nivel.

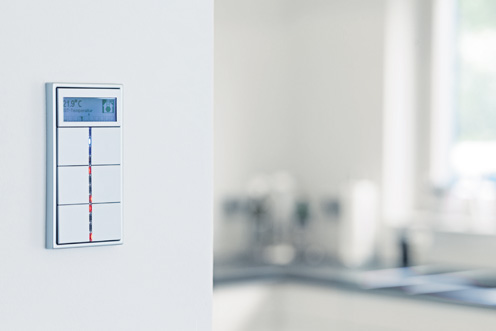

Los sistemas de calefacción y climatización, aunque han evolucionado mucho, siguen siendo los grandes depredadores energéticos en el interior de los edificios, los dos mayores obstáculos para cumplir los objetivos EECN. KNX de Jung ofrece una amplia gama de controladores capaces de ajustar al máximo la temperatura real del ambiente al valor consignado. Disponen de varios modos de funcionamiento (confort, stand-by o noche), a cada uno de los cuales corresponde una temperatura de consigna diferente. Esto permite controlar las consignas desde otros sensores para lograr la máxima eficiencia energética.

El control de cerramientos es esencial también para asegurar el máximo de eficiencia y confort en un Edificio EECN. Mediante sensores y actuadores, KNX maneja automáticamente persianas, toldos y cerramientos de ventilación motorizados, de manera que los abre o cierra en función de las condiciones ambientales exteriores y de la situación en el interior de la edificación. Asimismo, toma las decisiones adecuadas en función de si existe presencia humana o no. Para lograrlo, intervienen cuatro elementos interconectados: controlador de estancia, detector de presencia, sensor de luminosidad y actuador de persianas. A esto hay que añadir control horario o regulación de intensidad de luz para reducir más el consumo



Estrategia de implantación del sistema KNX

La instalación de un sistema domótico o de automatización eléctrica KNX como el de Jung permite a la propiedad realizar las inversiones necesarias de forma gradual, ajustando el ritmo de aproximación a un objetivo EECN según sus posibilidades. Ésta no necesita afrontar de golpe un desembolso que puede llegar a ser cuantioso en función de las dimensiones del sistema, tanto en obra nueva como en rehabilitaciones. Una estrategia práctica se basa en hacer una instalación inicial básica y continuar con las actuaciones, tiempo después, apoyándose en los ahorros obtenidos.

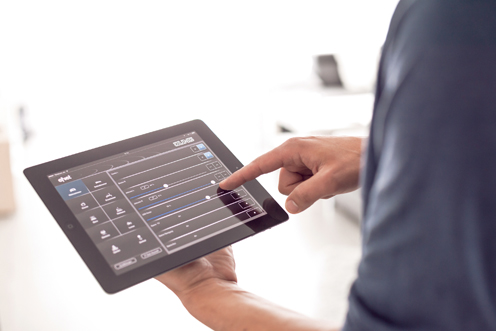

El proceso requiere la instalación de medidores de consumo de forma parcializada, que permitan saber en qué, cómo y dónde se gasta la energía. En este contexto, KNX ofrece tanto los medidores integrados de múltiples fabricantes que realizan esa función, como las 'salidas' software de la información para su análisis. Así, es posible instalar in situ un software de visualización para ver gráficos de consumo, exportar tablas a una hoja de cálculo, etc. lo cual suele ser suficiente para una primera etapa.

Por el contrario, un seguimiento continuado en el tiempo o bien si se trata de gestionar un conjunto de edificios, como urbanizaciones, oficinas o locales, la solución de un software local no suele ser suficiente. Debemos entonces recurrir a un sistema de recogida de datos en local para después tratarlos en la “Nube”. KNX dispone de conexión directa con algunas de estas plataformas.

Estas plataformas especializadas suelen ofrecer una potente herramienta de análisis de datos con la que se puede evaluar el consumo en climatización, teniendo en cuenta las temperaturas externas; o el ratio de consumos comparando diferentes establecimientos que sean similares en cuanto a su uso, pero teniendo en cuenta las dimensiones y actividad de cada uno, las tarifas eléctricas o de gas contratadas, etc.



Lo humano, medida de todo

No obstante, todo lo mencionado hasta ahora no dará óptimos resultados sin la complicidad del factor humano. Un edificio puede ser muy inteligente, pero nunca será óptimo si no permite al usuario un cierto grado de actuación sobre su entorno. Es lógico. De lo contrario, cualquier sistema utilizado acabará por generar rechazo entre los usuarios. Por eso es muy importante, especialmente en edificios terciarios, que los usuarios tengan conciencia de lo que tienen entre manos y hagan un uso responsable de los sistemas que consumen energía.

En ese sentido, existe un factor muy importante: el Smart Metering o medición inteligente, que se basa en medir los consumos en tiempo real para tomar decisiones al instante, para evitar que el consumo permanezca mucho tiempo en una senda inadecuada. El sistema de automatización puede tomar decisiones sobre las instalaciones en caso de que el consumo o la potencia se disparen. Pero también se pueden mostrar datos en tiempo real para que el usuario conozca al momento las consecuencias de subir la temperatura o de encender todas las luces.

En definitiva, conseguir los objetivos EECN es posible si se cuenta con un sistema de automatización eficiente como KNX de Jung y la concienciación cómplice del usuario haciendo un uso responsable de las infraestructuras.

Datos del autor
Nombre Antonio Moreno
Empresa Jung Electro Ibérica, S.A.
Cargo Director Técnico
