31/08/2021 / Francesc Soler

Automatización de la nueva residencia - escuela de la Fundación Ampans con el sistema Loxone

La Fundación Ampans, importante entidad que se encarga de acompañar, educar y orientar a personas con discapacidad intelectual y enfermedades mentales ubicada en Cataluña, ha inaugurado recientemente un nuevo centro residencial y educativo.



Este proyecto se concibió como centro de referencia tanto a nivel de eficiencia energética como de adaptabilidad y facilidad de uso para los usuarios.



La importancia de una buena planificación

En la fase de planificación, se tuvieron en cuenta todos los sistemas que debían formar parte de la instalación, clima, persianas, avisos, renovación aire, ACS con control de legionela, fotovoltaica, generador de corriente, accesos, entre otros.

En ese momento, tanto ingeniería como arquitectura fueron conscientes de la cantidad de sistemas distintos, inconexos entre ellos y sin aprovechar al máximo las posibilidades de integración. Una clarísima: el control de clima, junto a la protección solar, renovación de aire y generación de la propia energía.

Se estudió todo lo que puede controlar el sistema Loxone, y se consiguieron importantes ahorros en dispositivos y en el conjunto del proyecto. Y no solo se habla de ahorro económico y energético, sino que también permite ofrecer un control mucho más adaptado a las necesidades de todas las personas que ocupan estos espacios.







Pulsadores Touch en vez de interruptores convencionales

Los Touch son dispositivos de control de 5 funciones, capacitivos, por lo que no hay desgaste de elementos mecánicos, incluyendo sonda de temperatura y humedad.

Permiten ahorro en pulsadores, conmutados, cruzamientos, tanto para el control de iluminación y persianas, como el ahorro de 70 termostatos para el control de clima.

Con estos dispositivos minimizamos el coste de instalación, rozas, manguera, puesta en marcha.

Además, el Touch Surface, dispositivo que se instala bajo de cualquier superficie de hasta 30 mm de grosor, facilitó el control de luces, persianas y alertas en las habitaciones, evitando la necesidad de cajas de protección con llaves.



Ahorro de pantallas y mejor gestión con el Intercom

El problema era tener 7 accesos distintos y centralizar todos los monitores en un único lugar, pudiendo ser que no hubiera nadie durante ciertos momentos del día. El Loxone Intercom lo solucionó al poder tener el control desde los dispositivos móviles de los trabajadores. Ahorro en instalación y mantenimiento de pantallas.

Los teclados numéricos NFC permiten integrarse en el conjunto del proyecto, teniendo más información sobre ocupación (y en consecuencia la optimización de los consumos en cada espacio) y la plena flexibilidad de gestión de códigos.



El sistema de alertas ya incluido en el mismo sistema

No ha sido necesaria la contratación de otro sistema para las alertas asistenciales. Ello conllevaba la instalación de más dispositivos específicos y otra plataforma separada para los avisos. Dentro de la misma configuración Loxone y aprovechando varios de los dispositivos ya instalados, se han creado las alertas para los cuidadores.



Gestión energética del edificio

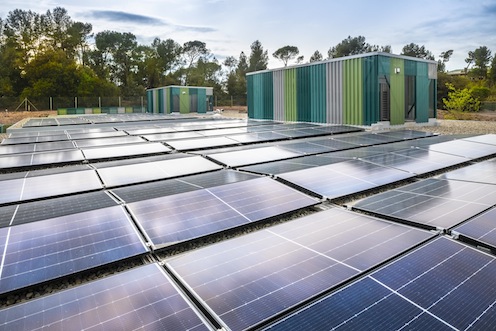

Se han integrado placas fotovoltaicas para generar energía y abastecer todo el consumo del edificio. Se realiza el control de las cargas y se optimiza el uso del excedente para ayudar en la climatización, ACS y ciclos de legionella, además de proporcionar estadísticas a tiempo real y almacenadas. Loxone comunica con los inversores de Huawei en este caso mediante el protocolo Modbus RTU.

El control de los contadores de agua permite la detección temprana de fugas, algo que en un edificio con estas características y dimensiones es clave para no tener un gasto inesperado. Los contadores van provistos de salida de impulsos por lo que el sistema puede tener en todo momento el caudal de consumo.

En las cocinas, se realiza el control de la cadena de frío de neveras y congeladores, permitiendo la visualización de gráficas y comunicación de alertas en caso de incidencias o comportamientos irregulares. Se han instalado sensores de temperatura y humedad vía radio (Air) para no tener que modificar ninguna nevera ni congelador.

Por último, el riego automatizado funciona según condiciones climáticas, activándose o desactivándose según previsiones de lluvia y temperaturas, y enviando alertas ante sobre consumos.



Temperaturas y calidad del aire

La climatización, el sombreado automático de las persianas, la renovación del aire y el control de calidad del aire trabajan de la mano.

El control de temperaturas se realiza según horario de actividades en todas las salas, combinando la posición de las persianas para ayudar en este control tanto en verano como en invierno. Las máquinas de renovación del aire se controlan también para generar free cooling en verano y apoyar al sistema de clima.

También se han instalado sensores CO2 con los que se mide la calidad del aire y permite activar la ventilación de forma automática para mantener las condiciones óptimas en el interior. En todo momento se monitoriza y controla la calidad del aire, este tema es fundamental también para evitar la propagación de virus.



Control de la iluminación

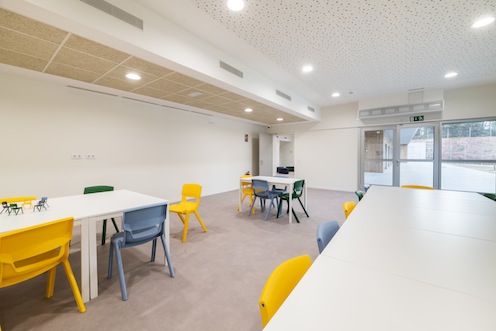

En los pasillos y los baños, las luces son automáticas según presencia y luminosidad, evitando que se queden encendidas de forma innecesaria. También se han instalado tiras LED en los pasillos para poder iluminar de forma tenue durante la noche. En las aulas, la iluminación se activa en función de la luz exterior, apagando las luces más próximas a las ventanas cuando hay suficiente luz natural. La iluminación exterior se activa según luminosidad.



Evitar riesgo de daños a los usuarios y alertas

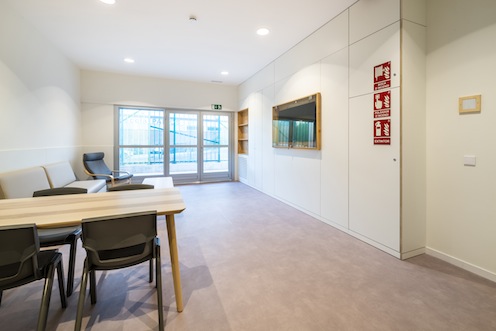

En la residencia se han instalado los pulsadores Touch Surface totalmente integrados en la pared, de forma que se evita poner protecciones en los pulsadores y se reduce el riesgo de daños a las personas usuarias.

Estos pulsadores permiten subir y bajar las persianas, controlar las luces e incorporan un botón de emergencia alertando inmediatamente a los responsables en caso de alguna incidencia urgente.

En los baños, la inclusión del sensor acústico fue fundamental (está incorporado en el Detector de presencia de Loxone). Si se detectan ruidos como caídas o algún golpe fuerte, también se envían alertas a los cuidadores.

Igualmente, en la sala de servidores, si aumenta la temperatura considerablemente o bien algún servidor no funciona o no responde se enviará un aviso al informático.



Control de accesos remoto

El personal responsable visualiza en todo momento los accesos. Si se pierde alguna de las llamadas, el video portero también captura la foto de las 10 últimas.

El acceso remoto puede ser solamente válido de forma local para determinados miembros del personal y una vez salgan del edificio, el mencionado acceso remoto desde el exterior quede limitado a las personas autorizadas.

También se han instalado 47 teclados numéricos NFC Code Touch que facilitan el acceso al personal a sus áreas de trabajo. Se puede delimitar los accesos de los trabajadores a diferentes zonas, en función de las zonas de trabajo y las tareas. La gestión de los códigos la realiza el mismo personal de Ampans.

Todo edificio incorpora climatización, iluminación, protección solar, entre otras muchas funcionalidades más. Si cuando hablamos de una vivienda ya creemos que la automatización es básica para conseguir una mejor eficiencia y gestión energética, seguridad y adaptación a las necesidades de los residentes, al plantear un edificio en el sector terciario, se convierte definitivamente en imprescindible.

La automatización tal y como la entiende Loxone permite llegar a la excelencia en resultados tanto energéticos como funcionales, enfocados 100% a los requerimientos de la edificación del siglo XXI.

Datos del autor
Nombre Francesc Soler
Empresa Loxone Es
Cargo CEO
