El siguiente articulo trata de una obra ejecutada en el año 2022 por Aislamientos Euna bajo proyecto y dirección técnica de APTA Estudio de Arquitectura en varios edificios del barrio de Valdespartera en la ciudad de Zaragoza.
En la obra de referencia se solicita una solución que garantice REI-120 en el forjado de bovedillas de EPS (polietileno expandido) formado por los siguientes elementos:
Bovedillas de EPS.
Este último material se vuelve deformable a una temperatura de 85º-110º C y a 125 º C comienza a auto extinguirse.
Esta deformación del material, según la curva de fuego normalizada de ensayo ISO, ocurre a los pocos minutos de un incendio, con lo que entonces tendremos un forjado de hormigón sin la bovedilla de Polietileno, que es lo que realmente debemos proteger al fuego.
Según DB-SI Anejo C, para este tipo de forjados unidireccionales con una exigencia de REI-120 (Resistente al fuego y delimitadora de incendio) debería contar como mínimo y según la opción correspondiente a la tabla C.3 de vigas expuestas a 3 caras, con las siguientes características mínimas:
El Anejo C 2.4 nos permite el uso de “Capas Protectoras” ancladas a la parte inferior del forjado cuando el mismo no cumple las exigencias solicitadas y para ello la solución propuesta fue dotar a la parte inferior del mismo de una Capa Protectora que nos garantice dicha resistencia al fuego. En nuestro caso la solicitud más exigente de las dos son los 12 cm de canto mínimo. Disponemos de 5 cm de capa de compresión más 2 cm de elementos de solado que la norma nos permite computar a efectos de resistencia al fuego con lo que se requieren 5 cm de hormigón para poder cumplir la normativa.
Mortero de lana de roca proyectado
Teniendo en cuenta las características y condiciones de ejecución intrínsecas de la obra, se eligió la opción de instalar mortero de lana de roca proyectado, que además de conseguir la protección al fuego requerida aporta cierto aislamiento térmico y acústico. En este caso producto elegido fue el mortero Tecwool F de Mercor Tecresa.
Este material ha sido ensayado por Laboratorio acreditado por ENAC para la realización de ensayos de resistencia al fuego y según normativa UNE 13381-3 “Ensayos para determinar la contribución a la resistencia al fuego de los elementos estructurales. Parte 3: Protección aplicada a elementos de hormigón.”
Y para una temperatura crítica de 300 ºC que es cuando el hormigón empieza a perder sus propiedades portantes, nos ofrece la siguiente gráfica (grafica 1) de espesores equivalentes (Tecwool F - Hormigón).
En la grafica 1 podemos comprobar que un espesor de 20 mm de mortero Tecwool F equivale a 50 mm de Hormigón que es la exigencia solicitada para cumplir REI-120.

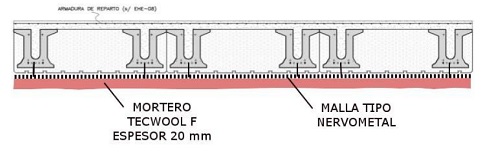

La solución constructiva diseñada para garantizar su soportación al forjado durante el incendio es anclar una malla tipo nervometal a las viguetas y posteriormente realizar una proyección de mortero Tecwool F.

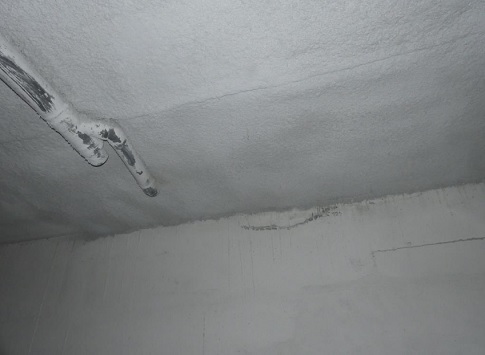

Cabe destacar que al tratarse de una obra de acondicionamiento de edificios existentes, desde el punto de vista de mayor seguridad se eligió incrementar la protección de mortero lana de roca a 30 mm de espesor medio. A su vez, dichos espesores fueron controlados y certificados por laboratorio externo.
Euna es miembro de las asociaciones Tecnifuego y de AISLA y posee el sello IH (Instalador homologado de AISLA) y colabora activamente en la profesionalización de la instalación y mantenimiento de productos y sistemas de protección pasiva contra incendios PPCI.
| Nombre | Eugenio Hernández |
|---|---|
| Empresa | Aislamientos EUNA |
| Cargo | Director Técnico |
| Biografía | |
