Las sobretensiones se entienden como una onda de tensión, la cual se superpone a la tensión nominal de la red, generando un importante aumento del valor eficaz de la tensión, durante un periodo de tiempo muy corto (transitorias) o un tiempo continuado (permanente).
Estas sobretensiones pueden darse en tensión alterna (las habituales en nuestras instalaciones del día a día) o en tensión continua (por ejemplo, en instalaciones fotovoltaicas).
Vamos a diferenciar a continuación dentro de las transitorias, los 3 orígenes de las mismas:
1- Sobretensiones debidas a descargas atmosféricas (el 20% de las producidas). Se deben exclusivamente a la caída tanto directa como indirecta de rayos. Aunque estas sobretensiones son menos habituales de las debidas a maniobras en la red, son mucho mas peligrosas ya que poseen valores de cresta muy elevados y una alta energía.
2- Sobretensiones debidas a maniobras en la red (75-80% de las producidas). Se deben a conmutaciones de potencia en las líneas de red, accionamiento de motores, etc.
3- Sobretensiones debidas a descargas electrostáticas, producidas en un medio seco donde las cargas se acumulan creando un campo electrostático elevado.
Limitadores transitorios
Los limitadores transitorios, especificados según IEC/EN 61643-11 son de los siguientes tipos/clases, para su uso en las diferentes aplicaciones mencionadas.
Centralización de contadores
Cuadro de mando y protección
Si no existiese tipo 1 en centralización de contadores, contaremos con Tipo 1+2.
Viviendas
Limitadores permanentes
Los limitadores permanentes se basan en la norma EN 50550, tanto para sistemas monofásicos como trifásicos y suelen utilizarse en combinación con bobinas mecánicas junto al interruptor automático, MCB.
Consisten en proteger un aumento de la tensión eléctrica de la red, que puede llegar hasta decenas de voltios, y que se incorporan de manera indefinida debido a roturas del neutro, causando una descompensación de las fases, o también debido a algún defecto de conexión.
Por último, y como solución innovadora y eficiente, en nuestro catálogo disponemos de la solución combinada permanente + transitoria tipo 2, tratando de dar respuesta a la demanda actual del mercado, aunando ambas protecciones en un solo módulo, ahorrando de esta manera espacio y tiempo de cableado al instalador.
Por ejemplo, es obligatorio por reglamento proteger aguas arriba las estaciones de carga del vehículo eléctrico con un protector tipo 2 + permanente, por lo que se convertiría en una opción extraordinaria para esta aplicación.
Estas protecciones van unidas a un automático de 2 polos si se trata de instalación monofásica o 4 polos si hablamos de una trifásica, así como a un dispositivo de protección diferencial, conocido como interruptor diferencial, también de 2 o 4 polos dependiendo de la tipología de la instalación, cuyo objetivo es proteger frente a contactos indirectos.
Sobretensiones transitorias con tensión continua
Respecto a las sobretensiones transitorias con tensión continua, contamos y existen dos tipos:
Ambos tipos disponen de una tensión de empleo desde 600Vdc hasta 1500Vdc, según la tensión de salida generada en el string de paneles fotovoltaicos.
Se refieren a cualquier sobretensión de origen atmosférico o de maniobra, en un tiempo de espacio corto que puede ser derivado de la red de strings de paneles fotovoltaicos, generando picos de tensiones en continua, muy peligrosos, durante un espacio breve de tiempo. Son totalmente obligatorios en cualquier proyecto, ya sea de autoconsumo o no.
El 80% de las averías de los inversores vienen originadas por las sobretensiones, y casi el 100% de las discontinuidades de servicio tienen su origen en los fenómenos atmosféricos (caídas de rayo o sobretensiones). Por ello, es muy importante que tanto la línea eléctrica CA como la CC, estén correctamente protegidas contra las sobretensiones, porque ahorrará coste de mantenimiento, recursos, tiempo y ofrecerá una excelente continuidad del servicio.

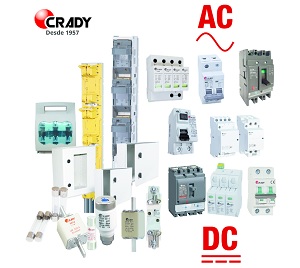

CRADY lleva desde 1957 garantizando la protección de líneas eléctricas e instalaciones de baja tensión contra sobrecargas y cortocircuitos, así como la protección de los usuarios de dichas instalaciones ya sea en el sector residencial, terciario, industrial y más recientemente en el fotovoltaico. La experiencia que ofrece nuestra marca es un aval para cualquier instalador o compañía eléctrica.
| Nombre | Daniel Rodríguez |
|---|---|
| Empresa | Temper Energy |
| Cargo | Responsable del departamento técnico |
